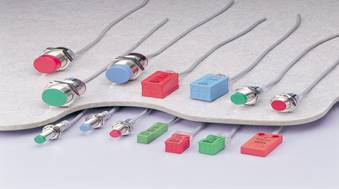

近  接  開  關

近接開關的種類

電感式近接開關

靜電容式近接開關

電磁式(磁簧開關)

電磁式(霍爾開關)

概論原理

近接開關    「電感式」；「電磁式」；「靜電容式」

分  為

「電感式」   近接開關內含「線圈」適用于感測含鐵金屬類的被檢測物。

「電磁式」   近接開關內含「磁簧開關」或「霍爾組件」適用于感測帶磁性的被檢測物。

「靜電容式」近接開關內含「電極板」適用于感測帶靜電的金屬或非金屬類被檢測物。

近接開關的原理

「原理」

在鐵粉芯上繞線，送電后產生磁場當鐵金屬通過磁場時產生渦電流，回授到AMP內，做I／Ｏ訊號判別，以電壓Hi／Lo信號輸出。

（鐵粉芯越大，感應距離相對越長）

「應用」

臥(直立)式射出機、機械手臂、封切機、移(網)印機、食品包裝機、輸送設備(輸送帶、倉儲業)、紙類機器(模切機、貼合機、上光機、折紙機)、鉆孔機……等等

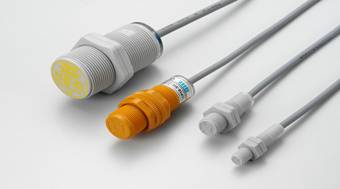

靜電容開關的原理

「原理」

檢測物體與開關之間所產生的靜電容量變化、電容量隨物體大小密度和距離而有所不同。

「檢測」

金屬、非金屬（塑膠、皮革、玻璃、壓克力、水、油粉末）

選型要點

「檢測條件」

1＞被檢測物外形大小材質

2＞被檢測物通過速度間隔

3＞檢測距離

「安裝條件」

1＞ 安裝空間限制：傳感器外形尺寸限制檢測方向

2＞ 安裝方式：埋入式或非埋入式

3＞ 安裝環境：防水等級？腐蝕性氣體

「工作電壓」

直流（10~30VDC）交流（90~250VAC）交直流

「輸出方式」

「NPN」「PNP」「SCR」「Relay」

「輸出狀態」

「NO」「NC」

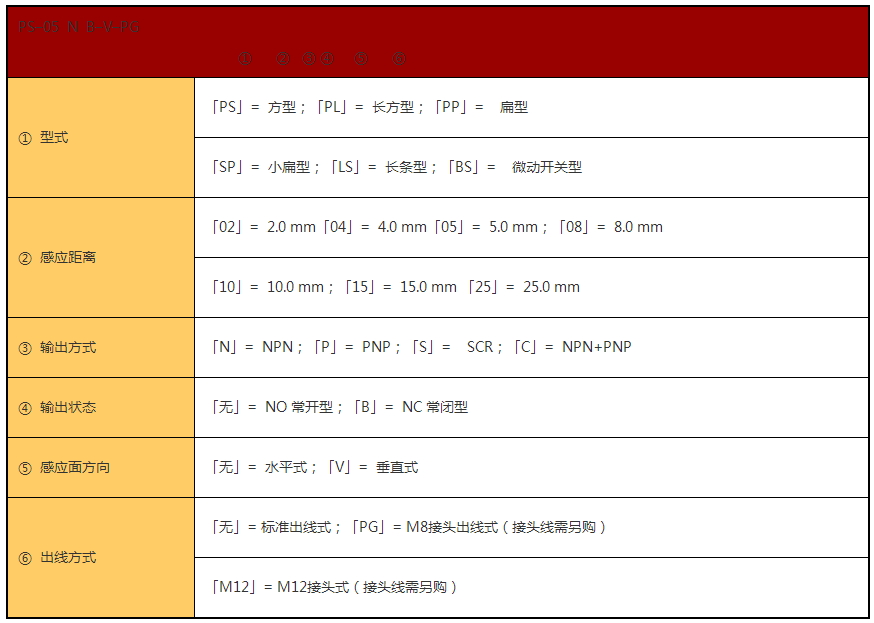

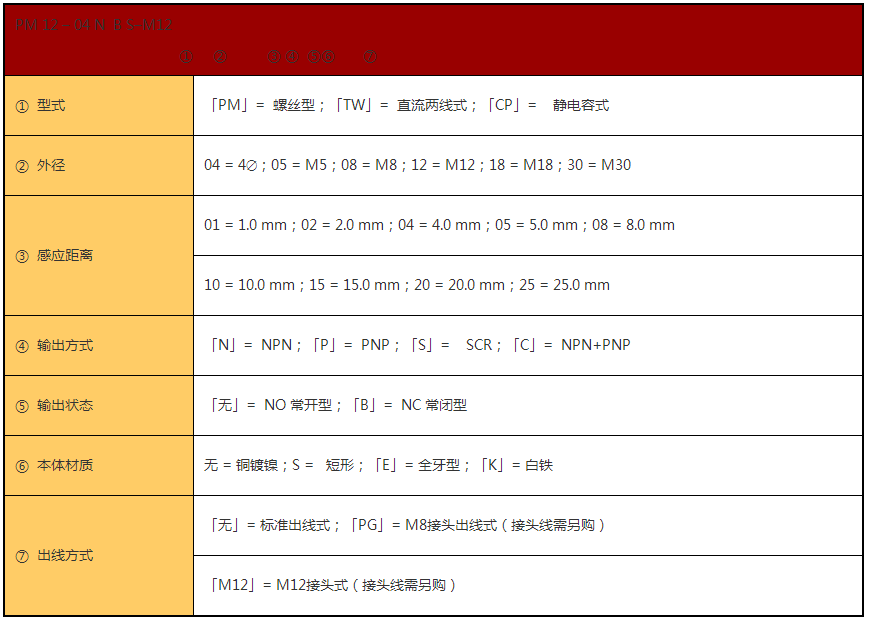

 型號說明（一）

型號說明（二）

型號說明（三）

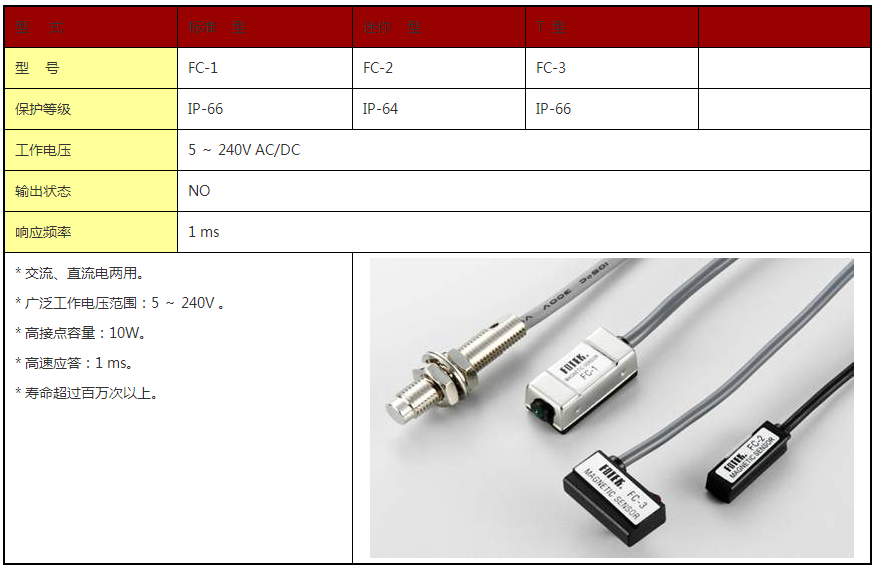

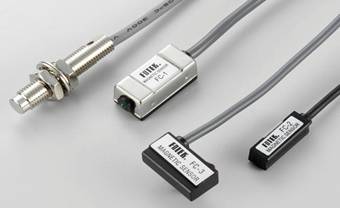

【磁簧感應器的原理】

原理

磁簧開關是由磁簧管為主體將機械的動作轉換為電子訊號之裝置。永久磁石移動靠近，磁簧管就會引動，磁場（高絲量）之存在及切斷均促使此傳感器做開關動作，可高速作動，壽命可達數百萬次。

應用

氣壓缸

型號說明（四）
